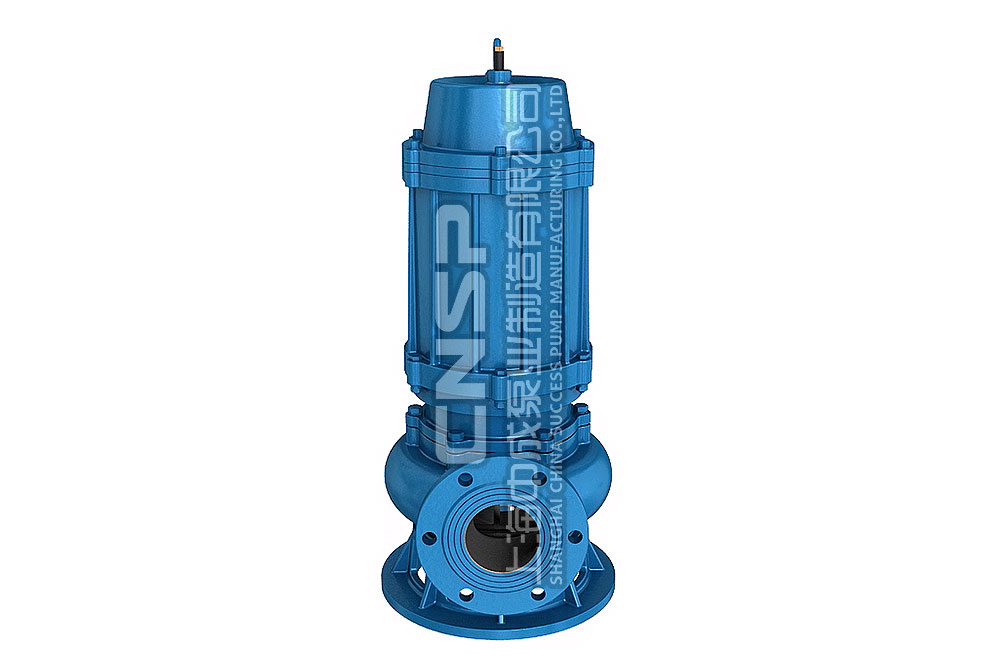

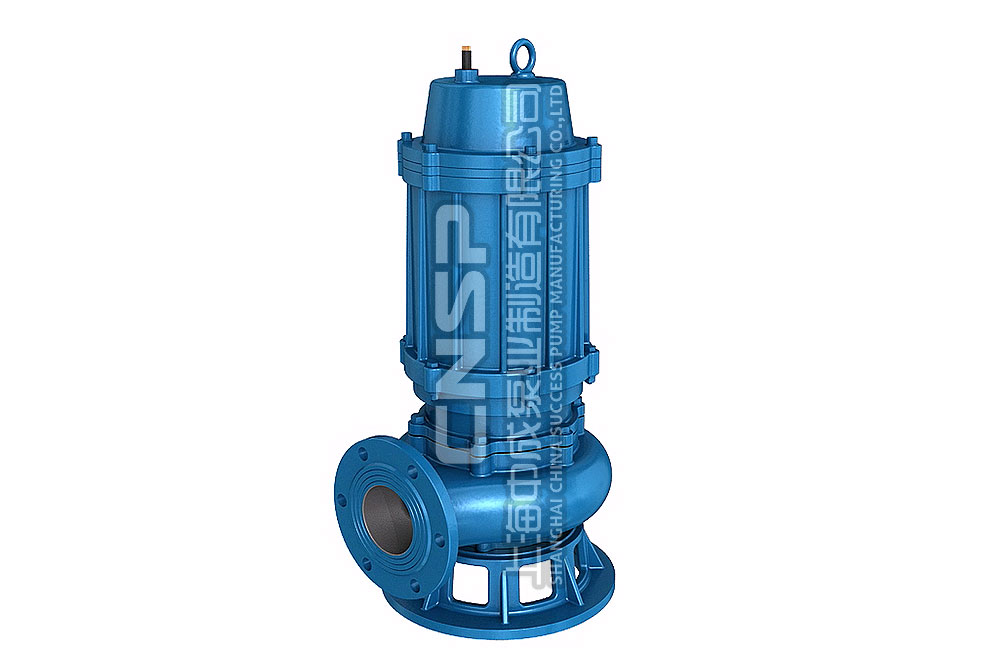

產品簡介

---

中成泵業潛水排污泵、潛水污水泵、QW潛污泵品牌廠家為您提供潛水排污泵、潛水污水泵、QW潛污泵型號,選型,視頻等技術服務:021-66519999。

QW型潛水式無堵塞排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

該系列潛水排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

適用范圍

QW型潛水污水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，QW潛污泵也可用于抽送清水及帶腐蝕性介質。

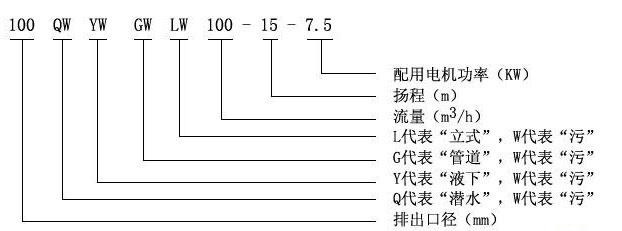

型號意義

---

產品優勢

---

1. 采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
2. 機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3. 整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4. 該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5. 可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
6. 浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用方便。
7. QW潛污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8. 有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

選型范圍

---

• 口徑范圍 : 25-500(mm)
• 流量范圍 : 8-2600(m3/h)
• 揚程范圍 : 7-36(m)

性能參數本數據僅供參考，請以實際訂貨為準！

---

型　　號	口　徑 (mm)	流　量 (m3/h)	揚　程 (m)	功　率 (kw)	轉　速 (r/min)	效　率 (%)
QW25-8-15-1.1	25	8	15	1.1	2825	38.5
QW32-12-15-1.1	32	12	15	1.1	2825	40
QW40-15-15-1.5	40	15	15	1.5	2840	45.1
QW40-15-30-2.2	40	15	30	2.2	2840	48
QW50-20-7-0.75	50	20	7	0.75	1390	54
QW50-10-10-0.75	50	10	10	0.75	1390	56
QW50-20-15-1.5	50	20	15	1.5	2840	55
QW50-15-25-2.2	50	15	25	2.2	2840	56
QW50-18-30-3	50	18	30	3	2880	58
QW50-25-32-5.5	50	25	32	5.5	2900	53
QW50-20-40-7.5	50	20	40	7.5	2900	55
QW65-25-15-2.2	65	25	15	2.2	2840	52
QW65-37-13-3	65	37	13	3	2880	55
QW65-25-30-4	65	25	30	4	2890	58
QW65-30-40-7.5	65	30	40	7.5	2900	56
QW65-35-50-11	65	35	50	11	2930	60
QW65-35-60-15	65	35	60	15	2930	63
QW80-40-7-2.2	80	40	7	2.2	1420	52
QW80-43-13-3	80	43	13	3	2880	50
QW80-40-15-4	80	40	15	4	2890	57
QW80-65-25-7.5	80	65	25	7.5	2900	56
QW100-80-10-4	100	80	10	4	1440	62
QW100-110-10-5.5	100	110	10	5.5	1440	66
QW100-100-15-7.5	100	100	15	7.5	1440	67
QW100-85-20-7.5	100	85	20	7.5	1440	68
QW100-100-25-11	100	100	25	11	1460	65
QW100-100-30-15	100	100	30	15	1460	66
QW100-100-35-18.5	100	100	35	18.5	1470	65
QW125-130-15-11	125	130	15	11	1460	62
QW120-130-20-15	125	130	20	15	1460	63
QW150-145-9-7.5	150	145	9	7.5	1440	63
QW150-180-15-15	150	180	15	15	1460	65
QW150-180-20-18.5	150	180	20	18.5	1470	75
QW150-180-25-22	150	180	25	22	1470	76
QW150-130-30-22	150	130	30	22	1470	75
QW150-180-30-30	150	180	30	30	1470	73
QW150-200-30-37	150	200	30	37	1480	70
QW200-300-7-11	200	300	7	11	970	73
QW200-250-11-15	200	250	11	15	970	74
QW200-400-10-22	200	400	10	22	1470	76
QW200-400-13-30	200	400	13	30	1470	73
QW200-250-15-18.5	200	250	15	18.5	1470	72
QW200-300-15-22	200	300	15	22	1470	73
QW200-250-22-30	200	250	22	30	1470	71
QW200-350-25-37	200	350	25	37	1980	75
QW200-400-30-55	200	400	30	55	1480	70
QW250-600-9-30	250	600	9	30	980	74
QW250-600-12-37	250	600	12	37	1480	78
QW250-600-15-45	250	600	15	45	1480	75
QW250-600-20-55	250	600	20	55	1480	73
QW250-600-25-75	250	600	25	75	1480	73
QW300-800-12-45	300	800	12	45	980	76
QW300-500-15-45	300	500	15	45	980	70
QW300-800-15-55	300	800	15	55	980	73
QW300-600-20-55	300	600	20	55	980	75
QW300-800-20-75	300	800	20	75	980	78
QW300-950-20-90	300	950	20	90	980	80
QW300-1000-25-110	300	1000	25	110	980	82
QW350-1100-10-55	350	1100	10	55	980	84.5
QW350-1500-15-90	350	1500	15	90	980	82.5
QW350-1200-18-90	350	1200	18	90	980	83.1
QW350-1100-28-132	350	1100	28	132	740	83.2
QW350-1000-36-160	350	1000	36	160	740	78.5
QW400-1500-10-75	400	1500	10	75	980	82.1
QW400-2000-15-132	400	2000	15	132	740	85.5
QW400-1700-22-160	400	1700	22	160	740	82.1
QW400-1500-26-160	400	1500	26	160	740	83.5
QW400-1700-30-200	400	1700	30	200	740	83.5
QW400-1800-32-250	400	1800	32	250	740	82.1
QW500-2500-10-110	500	2500	10	110	740	82
QW500-2600-15-160	500	2600	15	160	740	83
QW500-2400-22-220	500	2400	22	220	740	84
QW500-2600-24-250	500	2600	24	250	740	82

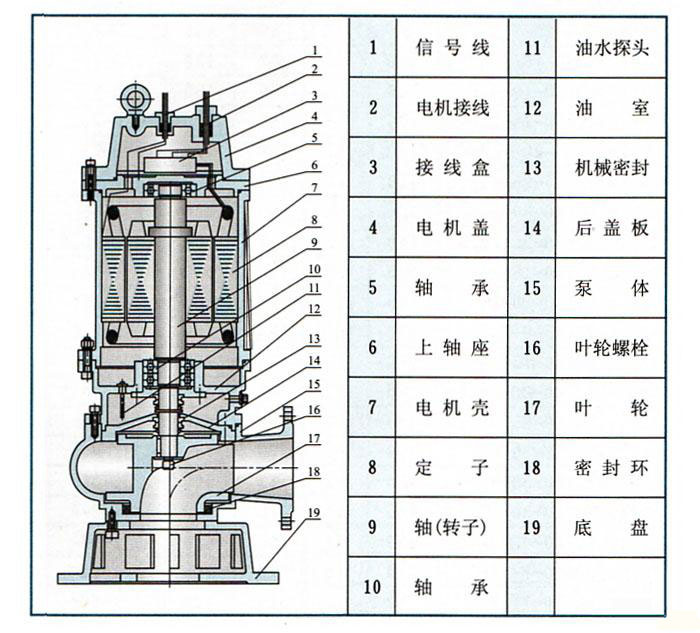

結構圖紙

---

結構說明

WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品，?電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：

• 信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
• 電機定子8：采用B級或F級絕緣。
• 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
• 機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
• 葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
• 泵體15：與葉輪配用，使得泵具有高的效率。
• 密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以更佳效率運行。

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

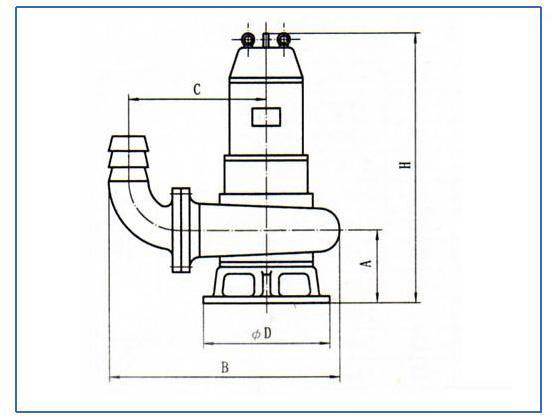

安裝尺寸

型號	A	B	C	D	H
25QW8-22-1.1	110	305	195	190	410
32QW12-15-1.1	110	305	195	190	410
40QW15-15-1.5	120	340	215	240	600
40QW15-30-2.2	120	340	215	240	600
50QW20-7-0.75	125	370	225	240	550
50QW10-10-0.75	125	370	225	240	550
50QW20-15-1.5	120	345	215	240	600
50QW15-25-2.2	120	345	215	240	600
50QW18-30-3.0	125	370	225	240	630
50QW25-32-5.5	155	410	255	310	730
50QW20-40-7.5	155	410	255	240	730
65QW25-15-2.2	125	410	260	240	610
65QW37-13-3.0	125	410	260	240	630
65QW25-30-4.0	125	420	270	240	680
65QW30-40-7.5	155	450	290	310	730
65QW35-50-11	165	460	290	350	920
65QW35-60-15	165	460	290	350	920
80QW40-7-2.2	165	490	325	310	700
80QW43-13-3.0	165	445	295	310	740
80QW40-15-4.0	165	445	295	310	800
80QW65-25-7.5	165	490	325	310	770
100QW80-10-4.0	175	620	420	350	800
100QW110-10-5.5	185	650	420	350	800
100QW100-15-7.5	185	650	420	350	800
100QW85-20-7.5	185	650	420	350	800
100QW100-25-11	210	710	450	420	960
100QW100-30-15	225	740	485	420	950
100QW100-35-18.5	225	740	485	470	1000
125QW130-15-11	225	740	470	420	960
125QW130-20-15	225	740	470	420	960
150QW145-9-7.5	225	770	480	420	850
150QW180-15-15	225	780	480	470	960
150QW180-20-18.5	225	780	480	470	1020
150QW180-25-22	225	780	480	470	1020
150QW130-30-22	250	860	520	470	1180
150QW180-30-30	250	860	520	540	1230
150QW200-30-37	250	860	520	540	1300
200QW300-7-11	275	900	560	540	1130
200QW250-11-15	275	900	560	540	1130
200QW400-10-22	275	900	560	540	1200
200QW400-13-30	275	900	560	540	1250
200QW250-15-18.5	275	900	560	540	1200
200QW300-15-22	275	900	560	540	1200
200QW250-22-30	275	900	560	540	1250
200QW350-25-37	275	900	560	540	1350
200QW400-30-55	290	920	580	540	1400
250QW600-9-30	320	1100	650	540	1650
250QW600-12-37	320	1100	650	540	1650
250QW600-15-45	320	1080	650	540	1650
250QW600-20-55	320	1080	650	540	1650
250QW600-25-75	320	1100	650	540	1650
250QW800-12-45	320	1080	650	540	1650
300QW500-15-45	400	1200	800	600	2040
300QW800-15-55	400	1200	800	600	2040
300QW600-20-55	400	1200	800	600	2050
300QW800-20-75	400	1200	800	600	2100
300QW950-20-90	400	1200	800	600	2200
300QW1000-25-110	400	1200	800	600	2200
350QW1100-10-55	450	1350	950	600	1950
350QW1500-15-90	450	1350	950	600	2160
350QW1200-18-90	450	1350	950	600	2160
350QW1100-28-132	450	1350	950	600	2500
350QW1000-36-160	450	1350	950	600	2600
400QW1500-10-75	510	1480	1100	700	2100
400QW2000-15-132	510	1480	1100	700	2500
400QW1700-22-160	510	1480	1100	700	2600
400QW1500-26-160	510	1480	1100	700	2620
400QW1700-30-200	510	1480	1100	700	2550
400QW1800-32-250	510	1480	1100	700	2860

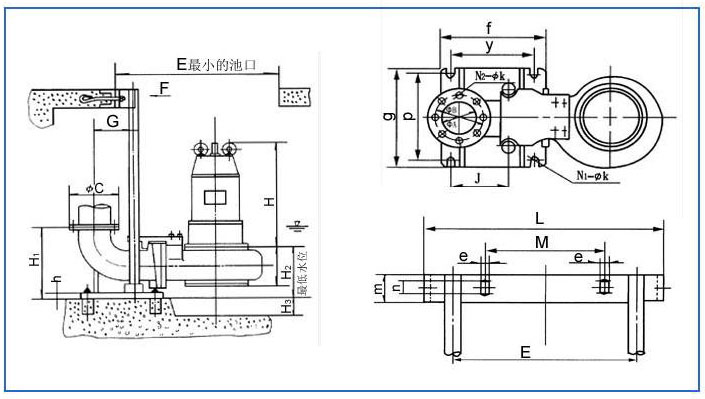

WQ固定潛水式無堵塞排污泵安裝尺寸圖

使用說明

---

維護保養

---

1. 電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。
2. 每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。
3. 電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
4. 在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。
5. 電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。
6. 葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。

注意事項

---

1. 潛水排污泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2. 用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
3. 該系列潛水污水泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
4. 泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
5. 電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。
6. 電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
7. 不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
8. 無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。
